Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071

  • Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071 Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071
  • Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071 Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071
  • Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071 Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071
  • Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071 Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071
  • Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071 Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071
  • Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071
  • Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071
  • Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071
  • Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071
  • Unused Chart Energy & Chemicals, Inc Brazed Aluminum Cryogenic Heat Exchanger - IPP# 222071
Overview
Heat Exchanger
Block

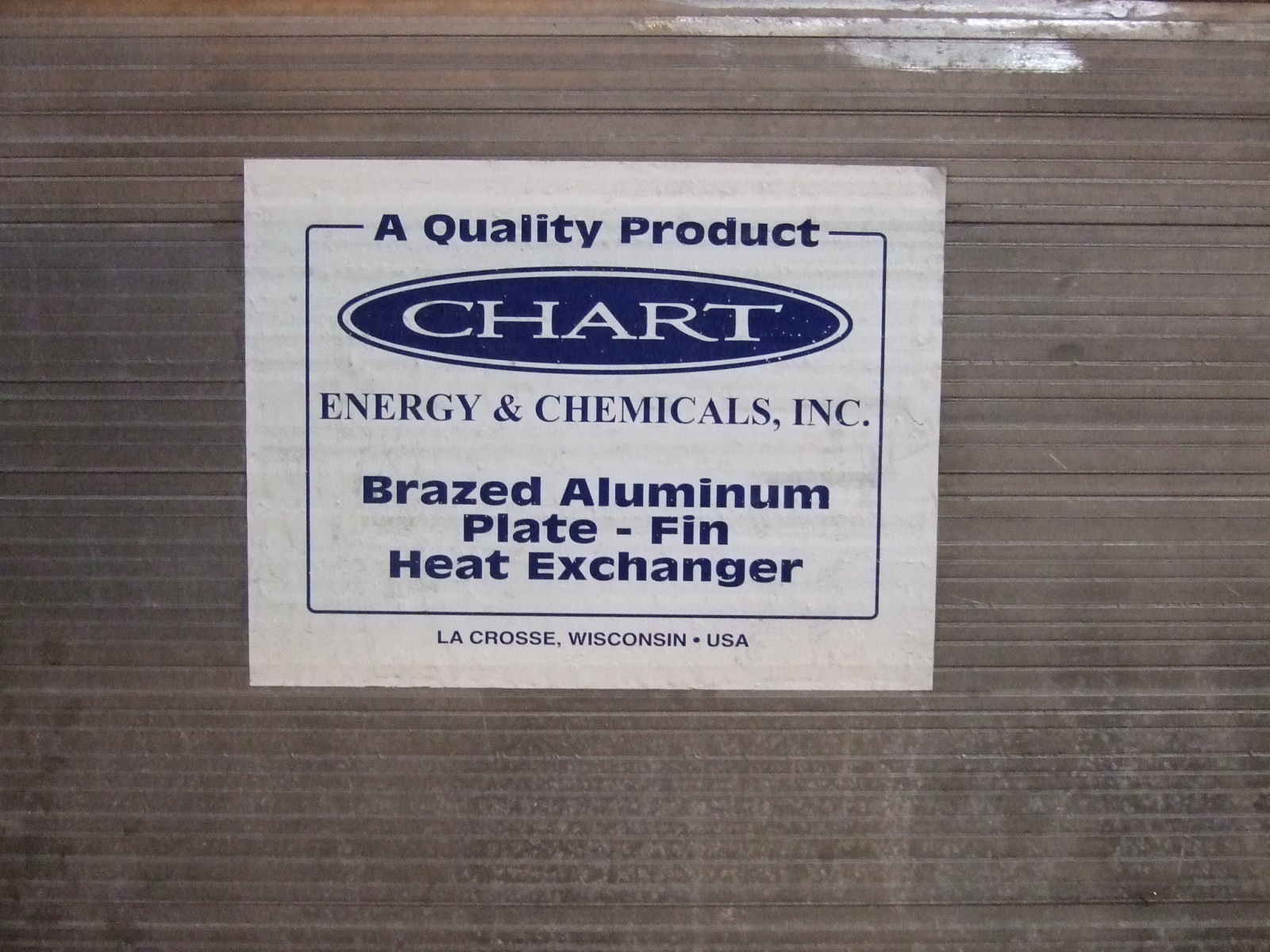

Chart Energy & Chemicals, Inc
BAHX
Unused
Aluminum
Dimensions
Vertical
Shell
Aluminum
Other Specifications
Aluminum
Brazed Aluminum
Aluminum
5
Capacity
4,803 L (1,269 gallons)

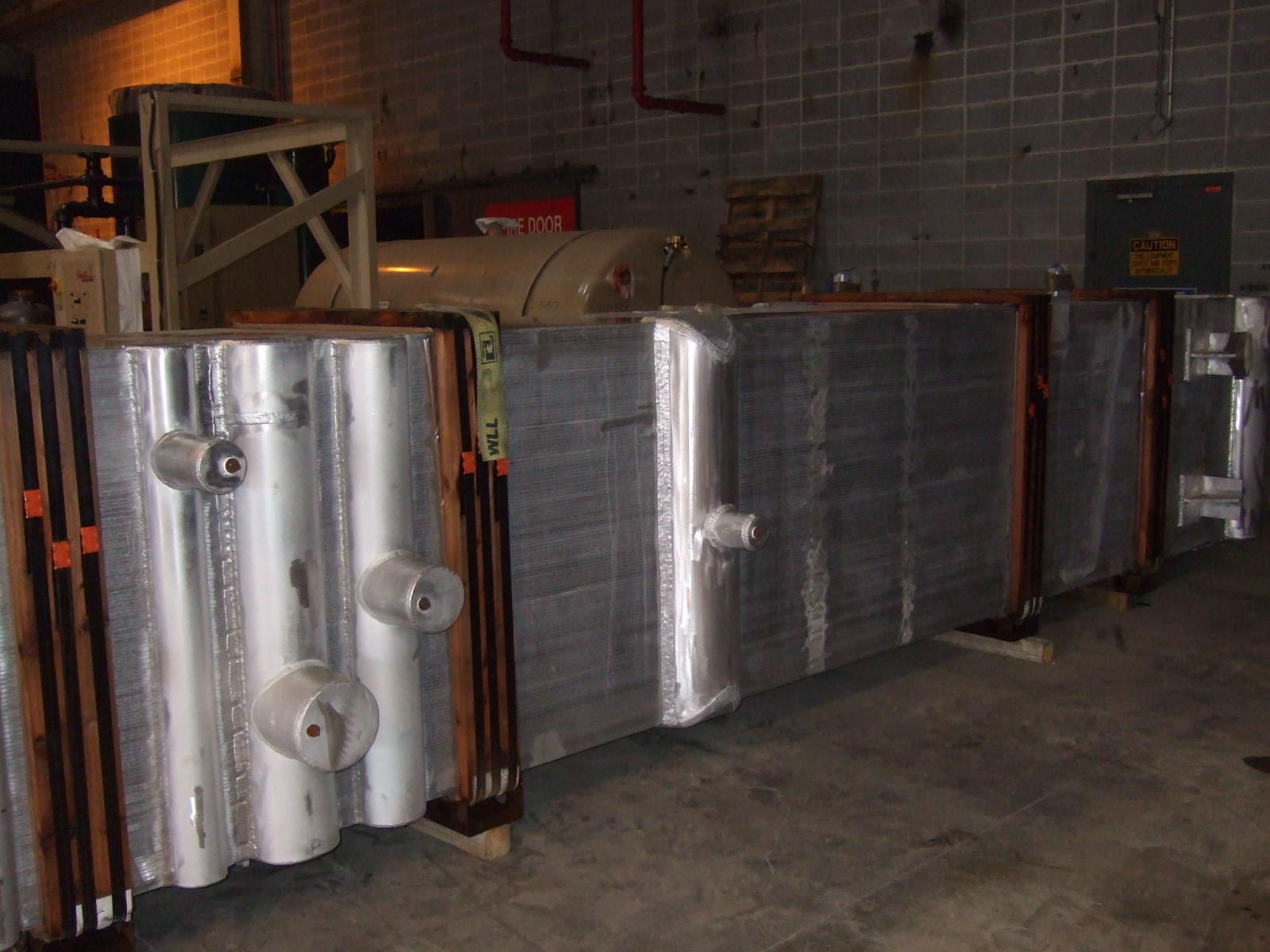

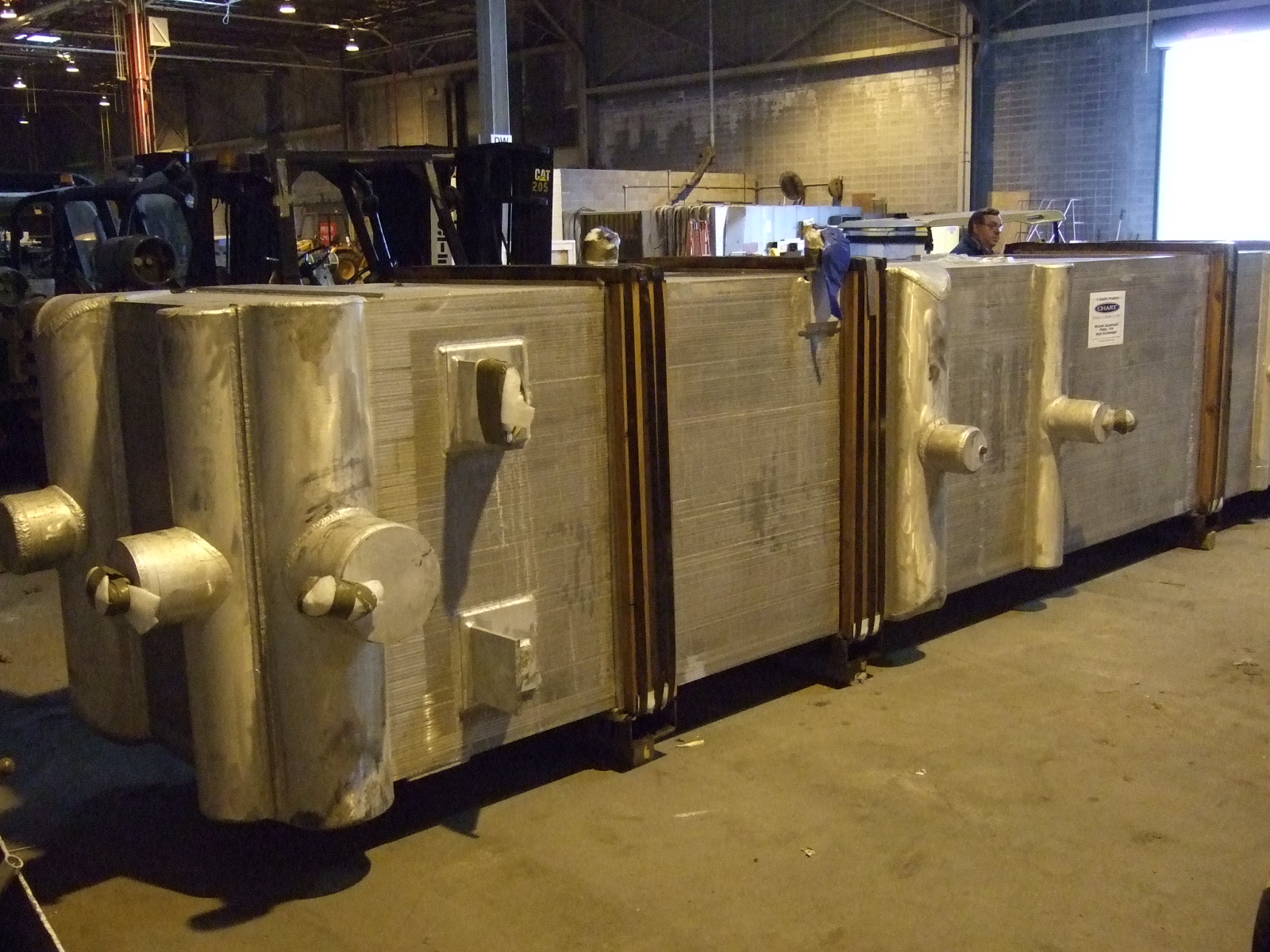

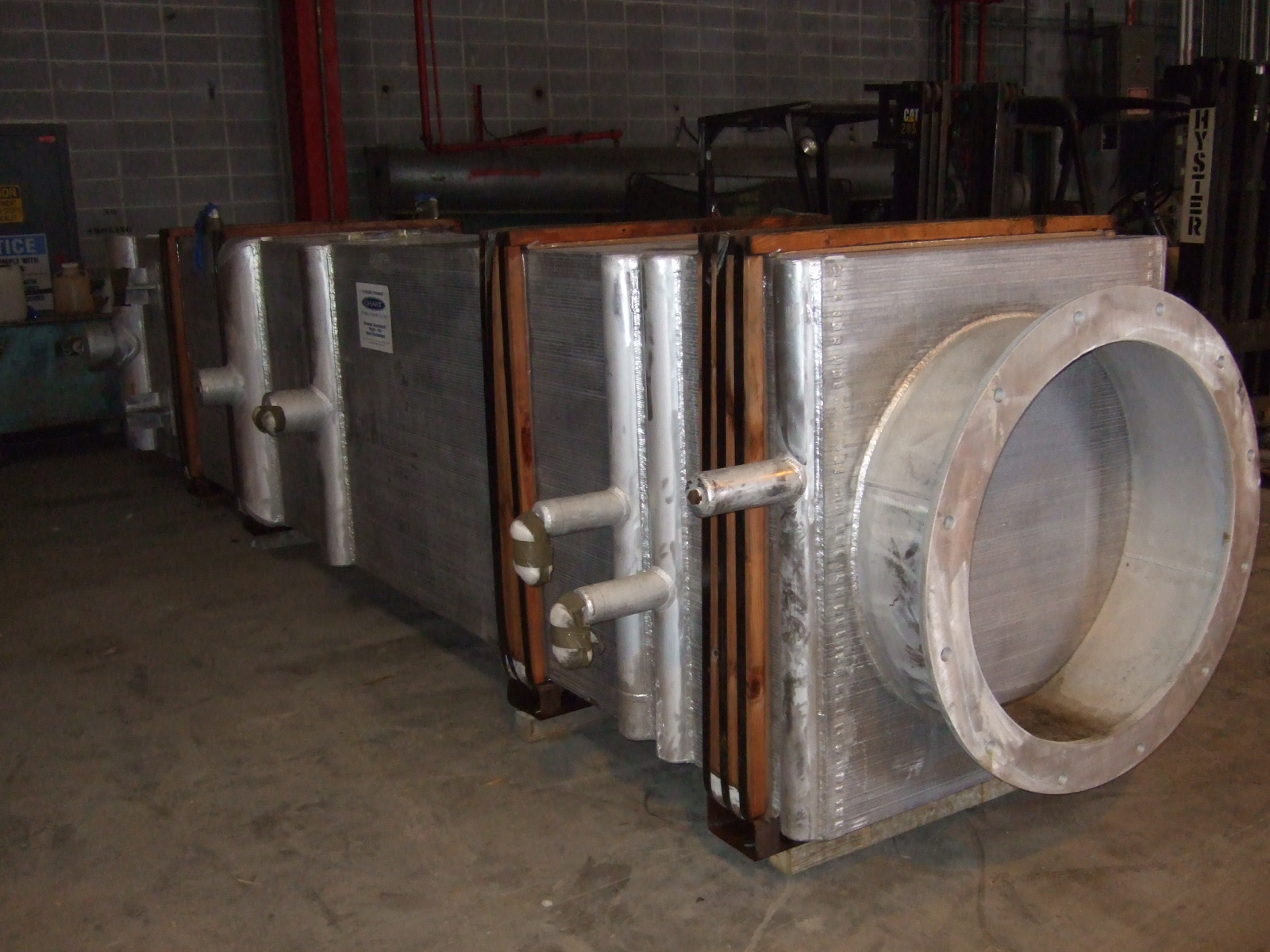

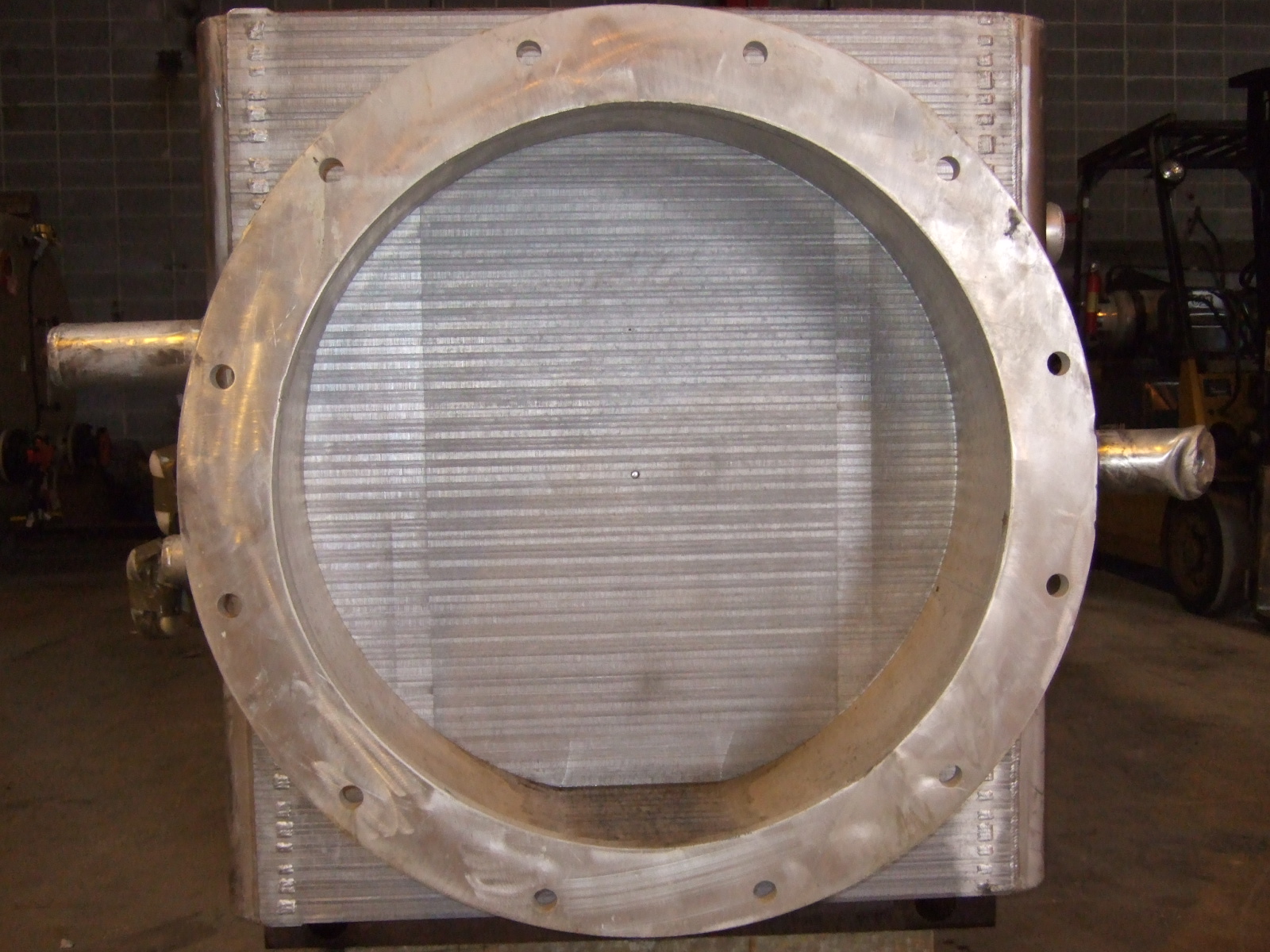

Brazed Aluminum Heat Exchanger (BAHX) - Designed for Cryogenic Air Separation- New/Unused from a cancelled project.

5 Process Streams:

  1. Stream A: 513 psig (35.4 barg) @ 150 deg. F (65 deg. C) max, -320 deg. F (-196 deg. C) min, Volume 16.1 cu. ft (0.46 cu. m.)

  2. Stream B: 190 psig (13.1 barg) @ 150 deg. F (65 deg. C) max, -320 deg. F (-196 deg. C) min, Volume 35.1 cu. ft. (1 cu. m.)

  3. Stream C: 190 psig (13.1 barg) @ 150 deg. F (65 deg. C) max, -320 deg. F (-196 deg. C) min, Volume 62.6 cu. ft. (1.77 cu. m.)

  4. Stream D: 1028 psig (70.9 barg) @ 150 deg. F (65 deg. C) max, -320 deg. F (-196 deg. C) min, Volume 46.9 cu. ft. (1.32 cu. m.)

  5. Stream E: 190 psig (13.1 barg) @ 150 deg. F (65 deg. C) max, -320 deg. F (-196 deg. C) min, Volume 8.9 cu. ft. (0.25 cu. m.)

Material of Construction: 5083 Aluminum
