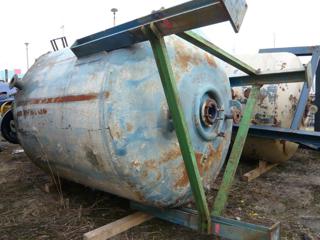

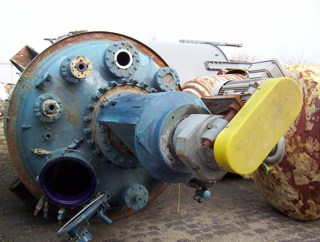

Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565

  • Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565 Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565
  • Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565 Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565
  • Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565 Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565
  • Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565 Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565
  • Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565 Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565
  • Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565 Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565
  • Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565
  • Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565
  • Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565
  • Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565
  • Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565
  • Glasslined DeDietrich CE Batch-Type Agitated Reactor - IPP# 211565
Overview
Reactor
Batch-Type Agitated
DeDietrich
CE
Used
Glasslined
11,700 L (3,091 gallons)
Pressure Vessel
6 bar (87 psi)
Yes
200 °C (392 °F)
Jacket/Internal Coil
7 bar (101.5 psi)
200 °C (392 °F)
Agitation System
Yes

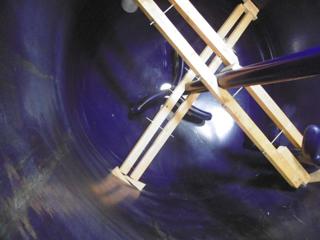

Finger Baffle
3 finger up baffle
Dimensions
2,400 mm (94.5 in)
3,180 mm (125.2 in)
Heads
Dish
Dish
Other Specifications
Yes
Lugs
Inlets & Outlets
Openings include: Top - (1) 500 mm manway with 100 mm sightglass in the cover, (6) 200 mm, (1) 300mm; Bottom (1) 150 mm outlet.

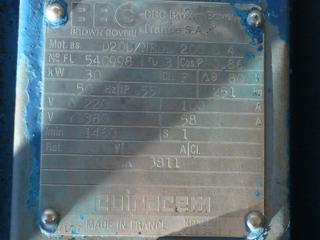

internal pressure -1/6 bar @ -10/+200 degrees C jacket 7 bar @ -10+200 degrees C jacket 1100 ltr. 400mm diameter x 3180mm tangent to tangent, VonRoll drive, 40/80 rpm, belt driven by a BBC 13/20kW, 3/50 /380V, 700/1400rpm motor, with mechanical seal on shaft with lubricator pump. Total weight 12,000 kg

Similar Equipment

Glasslined DeDietrich CE Batch-Type Agitated Reactor

Glasslined DeDietrich CE Batch-Type Agitated Reactor

Type: Reactor

Subtype: Batch-Type Agitated

Manufacturer: DeDietrich

Model: CE

Condition: Used

Material: Glasslined

Capacity (Design): 14,335 L (3,787 gallons)

Internal Pressure: 4 bar (58 psi)

Code number: 400930 (2) flat baffles, agitator drive MDL125-140 with 30kW 3/50hz/220/380V/1460rpm E-motor. belt driven. bottom glass lined valve available, built to CODAP 85,

Internal Full Vacuum: Yes. Internal Temperature: 180 °C (356 °F). Jacket Pressure: 6 bar (87 psi). Jacket Temperature: 180 °C (356 °F). Orientation: Vertical. Agitation: Yes. Diameter: 2,400 mm (94.5 in). Straight Side Length: 2,545 mm (100.2 in).

Glasslined DeDietrich CE Batch-Type Agitated Reactor

Glasslined DeDietrich CE Batch-Type Agitated Reactor

Type: Reactor

Subtype: Batch-Type Agitated

Manufacturer: DeDietrich

Model: CE

Condition: Used

Material: Glasslined

Capacity (Design): 9,320 L (2,462 gallons)

Internal Pressure: 4 bar (58 psi)

8.000 liter Glass type: 3008, total jacket volume 790 liter, 2.2m ID, 2.3m OD, height 3m, total height 5175mm, (1) 3- finger baffle, (1) beavertail baffle white glass, with a CE 3~ gear drive, manufactured by SEW-Usocome, type RF102P, serial number 2670004708.0001.97, Belt driven by a 18,5 kW motor, manufactured by BBC, type D20L/NEDL180M4, serial number 541778, 3~/50Hz/220-380V/1.455rpm, EExdIIBT4;

Internal Full Vacuum: Yes. Internal Temperature: 180 °C (356 °F). Jacket Pressure: 6 bar (87 psi). Jacket Temperature: 180 °C (356 °F). Agitation: Yes. Diameter: 2,200 mm (86.6 in). Straight Side Length: 3,000 mm (118.1 in). Support Type: Lugs.

Glasslined DeDietrich CE Batch-Type Agitated Reactor

Glasslined DeDietrich CE Batch-Type Agitated Reactor

Type: Reactor

Subtype: Batch-Type Agitated

Manufacturer: DeDietrich

Model: CE

Condition: Re-glassed

Material: Glasslined

Capacity (Design): 7,565 L (1,998 gallons)

Internal Pressure: 6 bar (87 psi)

Rated internal -1/6 bar @-10 to 250 degrees C; jacket -1/6 bar @-10/+250Degrees C 500 mm manway. with special agitator loop type.

Internal Full Vacuum: Yes. Internal Temperature: 250 °C (482 °F). Jacket Pressure: 6 bar (87 psi). Jacket Temperature: 250 °C (482 °F). Diameter: 2,000 mm (78.7 in). Straight Side Length: 2,840 mm (111.8 in).

Glasslined DeDietrich CE Batch-Type Agitated Reactor

Glasslined DeDietrich CE Batch-Type Agitated Reactor

Type: Reactor

Subtype: Batch-Type Agitated

Manufacturer: DeDietrich

Model: CE

Condition: Used

Material: Glasslined

Capacity (Design): 7,585 L (2,004 gallons)

Internal Pressure: 6 bar (87 psi)

glass type 3009, driven by a10 kW BBC 3/50Hz/220/380V/36/20,8A/1450rpm motor

Internal Full Vacuum: Yes. Internal Temperature: 200 °C (392 °F). Jacket Pressure: 6 bar (87 psi). Jacket Temperature: 200 °C (392 °F). Diameter: 2,000 mm (78.7 in). Straight Side Length: 2,840 mm (111.8 in).
