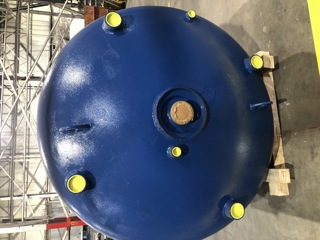

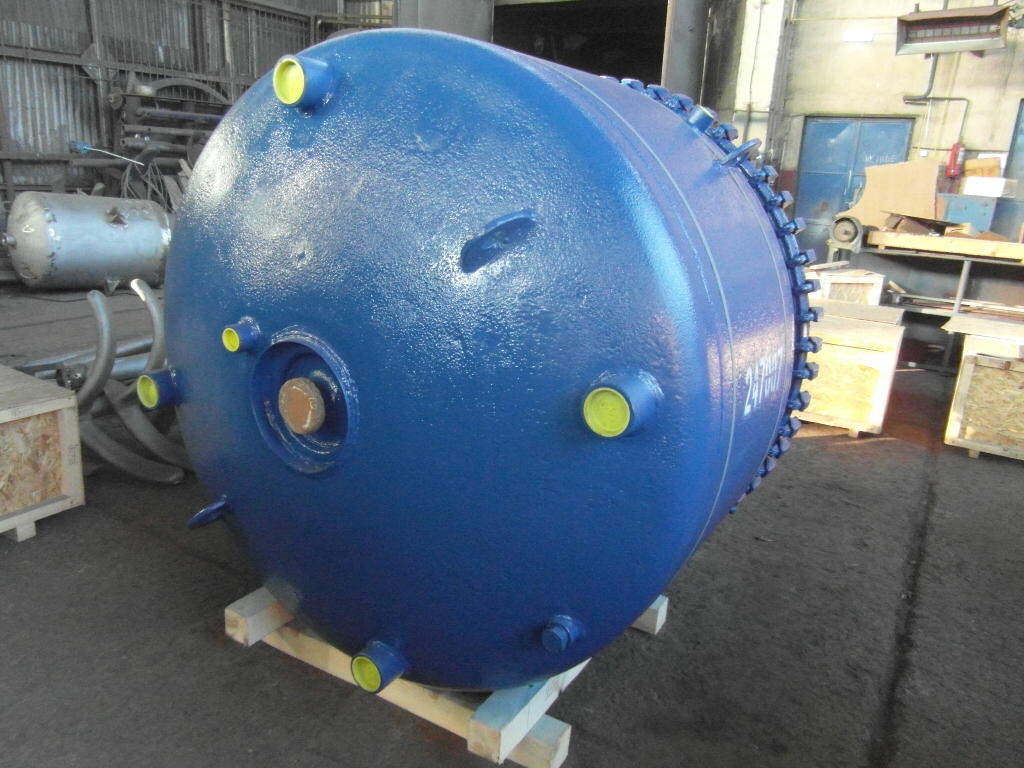

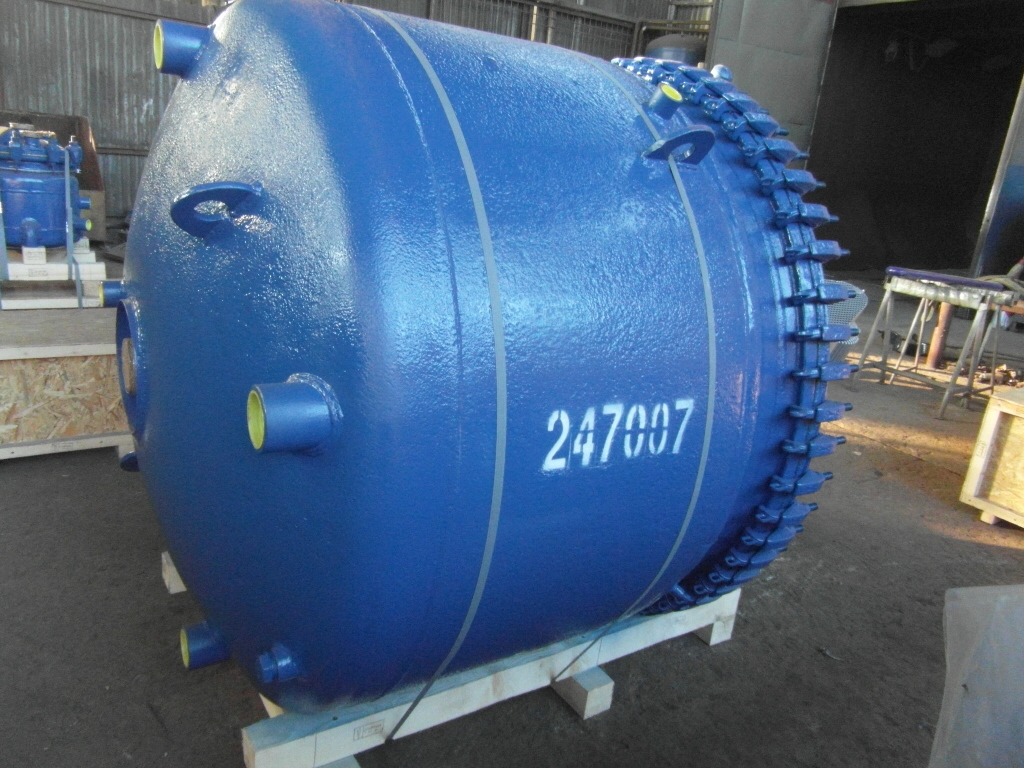

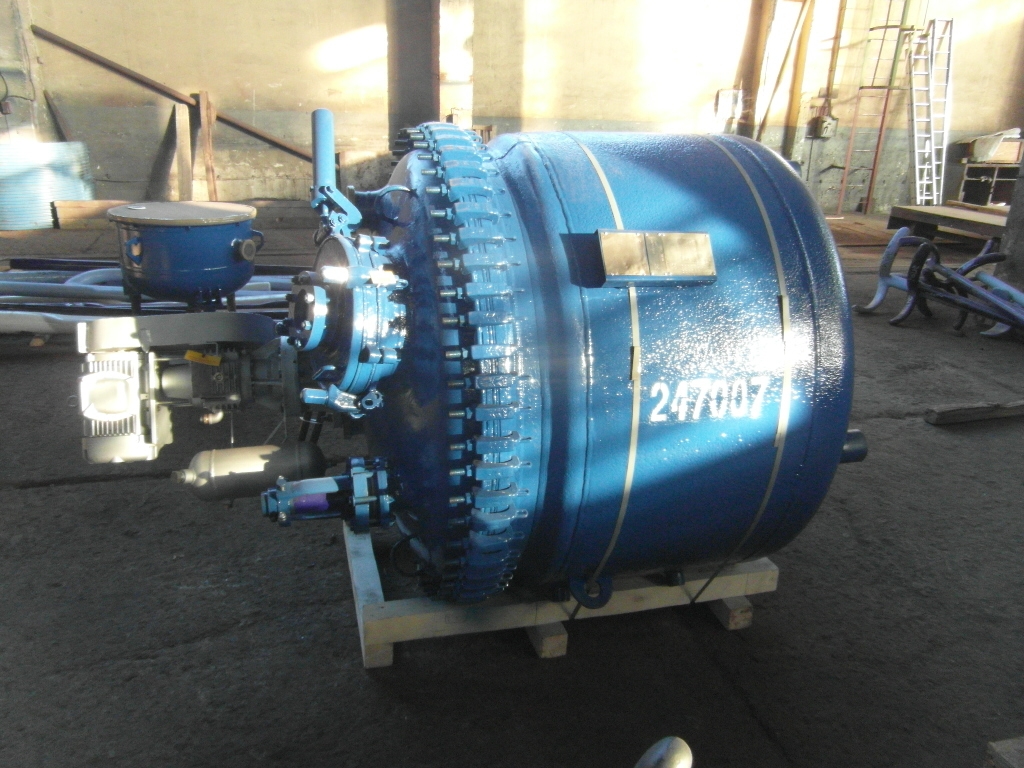

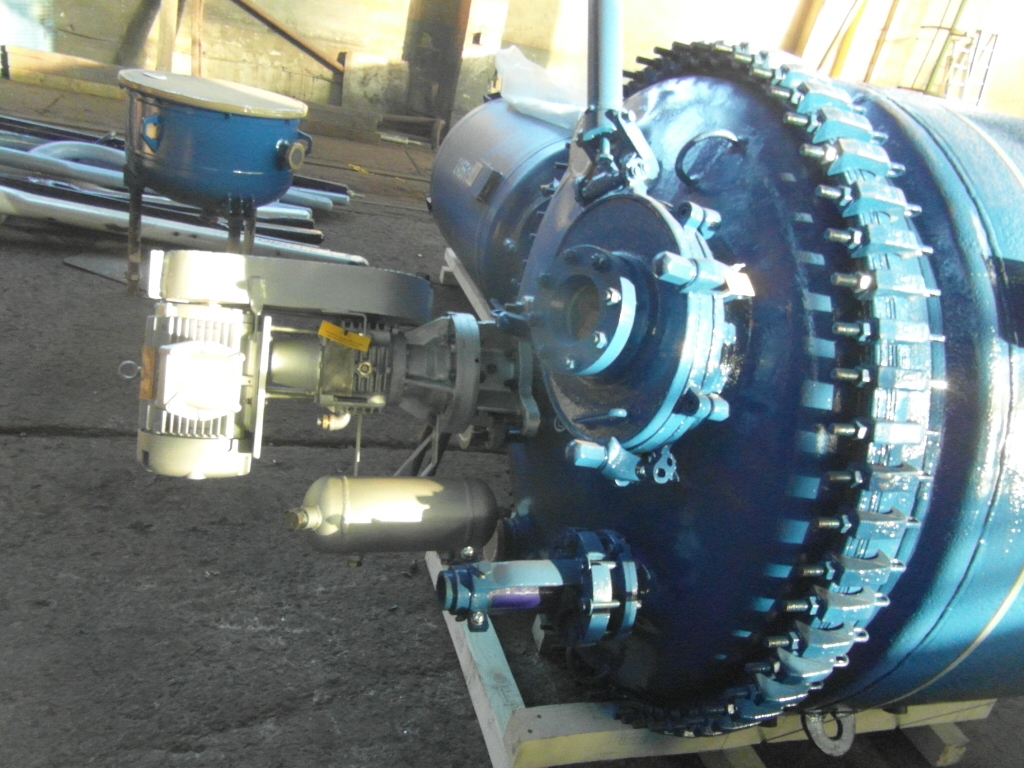

500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007

  • 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007
  • 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007
  • 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007
  • 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007
  • 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007
  • 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007
  • 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007
  • 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007
  • 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007
  • 500-Gallon Glass-Lined Batch Agitated Reactor – Pfaudler ELL Series - IPP# 247007
Overview
Reactor
Batch-Type Agitated
Pfaudler
ELL Series
Re-glassed
Glasslined
1,900 L (500 gallons)
Glass Lined
Pressure Vessel
1.72 bar (25 psi)
Yes
204.4 °C (400 °F)
Jacket/Internal Coil
6.2 bar (90 psi)
176.7 °C (350 °F)
Standard
Carbon Steel
Dimensions
Vertical
1,500 mm (60 in)
1,850 mm (72 in)
Agitation System
Yes
Retreat Curve
Double Mechanical Seal
RCI
3.7 kW (5 HP)
3.7 kW (5 HP)
Fin Baffle
Fin Baffle with removable tip
Heads
Dish
Glasslined
Dish
Glasslined
Other Specifications
Yes
Legs
Inlets & Outlets
12 x 16 manway with sight glass assembly, pro ring and assisit. (1) 4 3/8" center drive nozzle, (1) 8" nozzle (3) 4" nozzle, (1)3" outlet
Glass Details
Full Fire Polish (FF)
Very Clean (VC)
