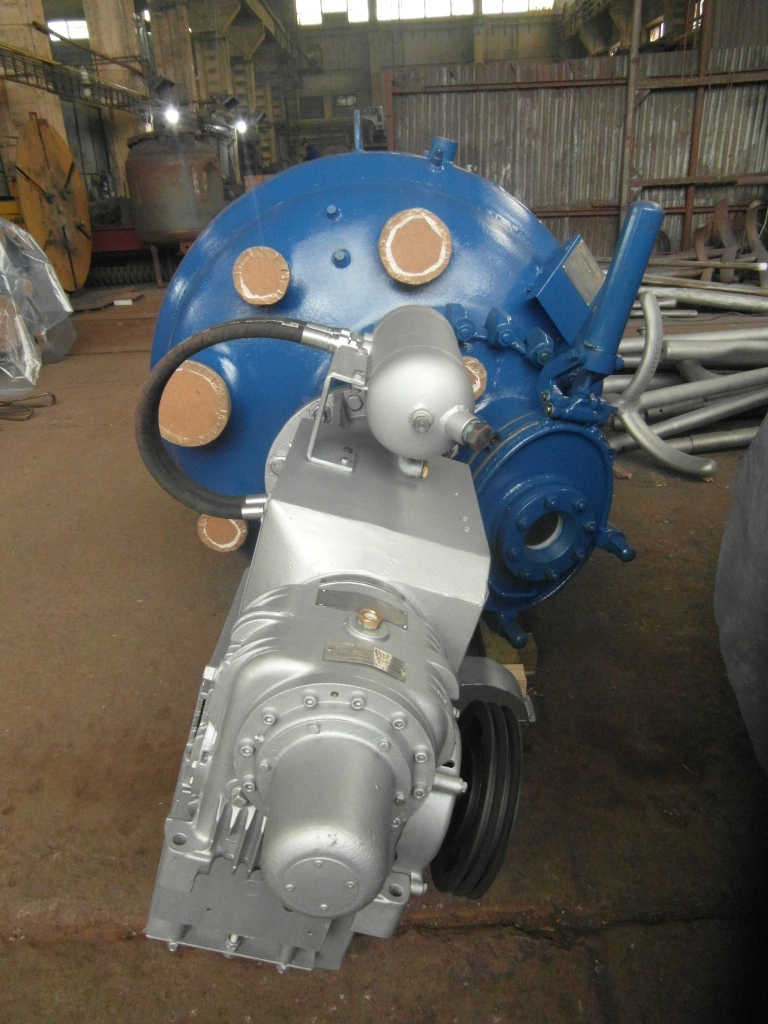

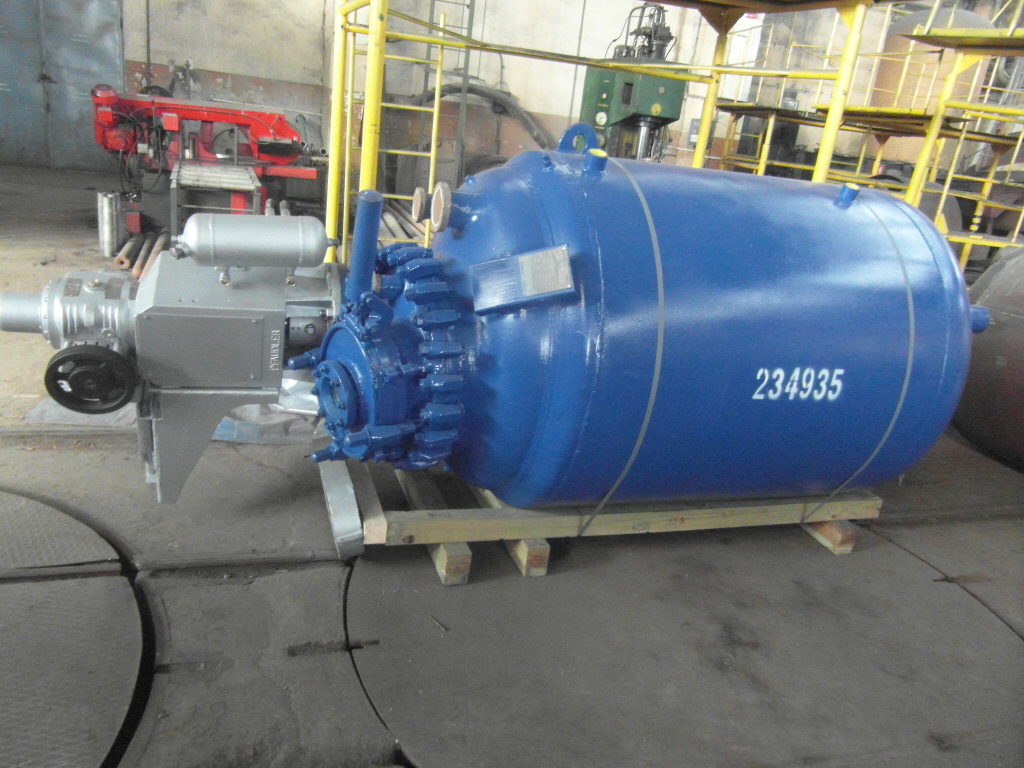

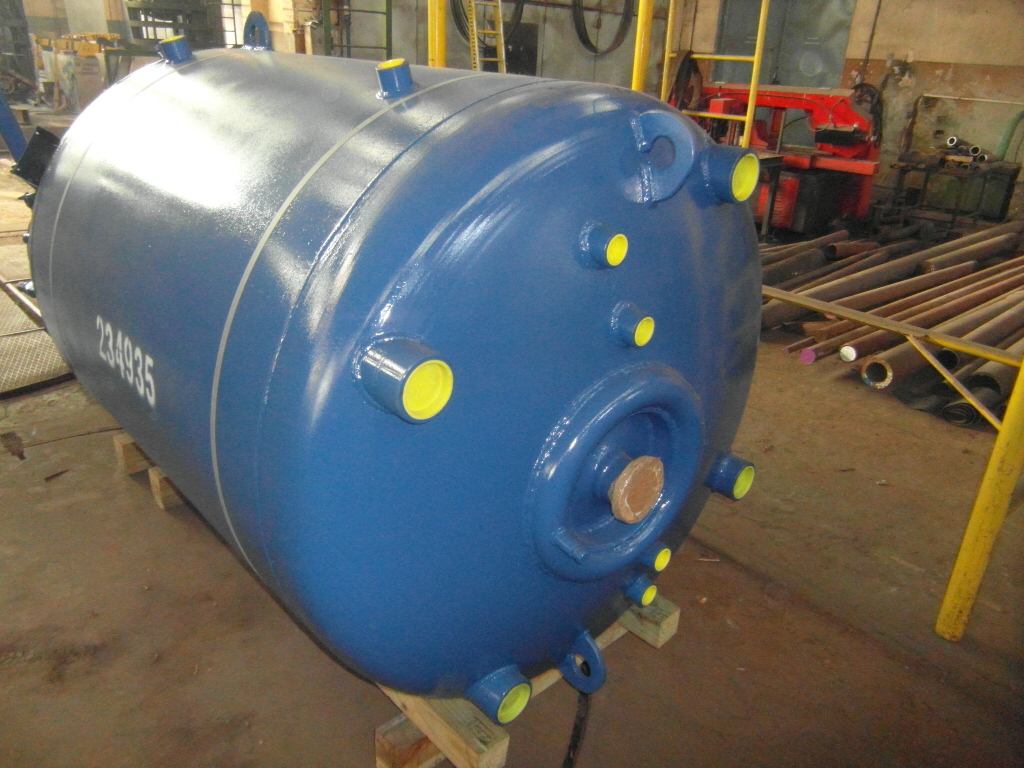

Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935

  • Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935 Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935
  • Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935 Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935
  • Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935 Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935
  • Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935 Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935
  • Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935 Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935
  • Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935
  • Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935
  • Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935
  • Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935
  • Reglassed 500 Gallon glass lined reactor assembly - IPP# 234935
Overview
Reactor
Batch-Type Agitated
Pfaudler
RA
Re-glassed
Glasslined
1,893 L (500 gallons)
Glass Lined
Pressure Vessel
6.9 bar (100 psi)
Yes
232.2 °C (450 °F)
Jacket/Internal Coil
6.9 bar (100 psi)
232.2 °C (450 °F)
Carbon Steel
Dimensions
Vertical
1,219 mm (48 in)
1,422 mm (56 in)
Agitation System
Yes
H-Baffle
Integral tip
Heads
Dish
Glasslined
Dish
Glasslined
Other Specifications
Yes
Legs
Inlets & Outlets

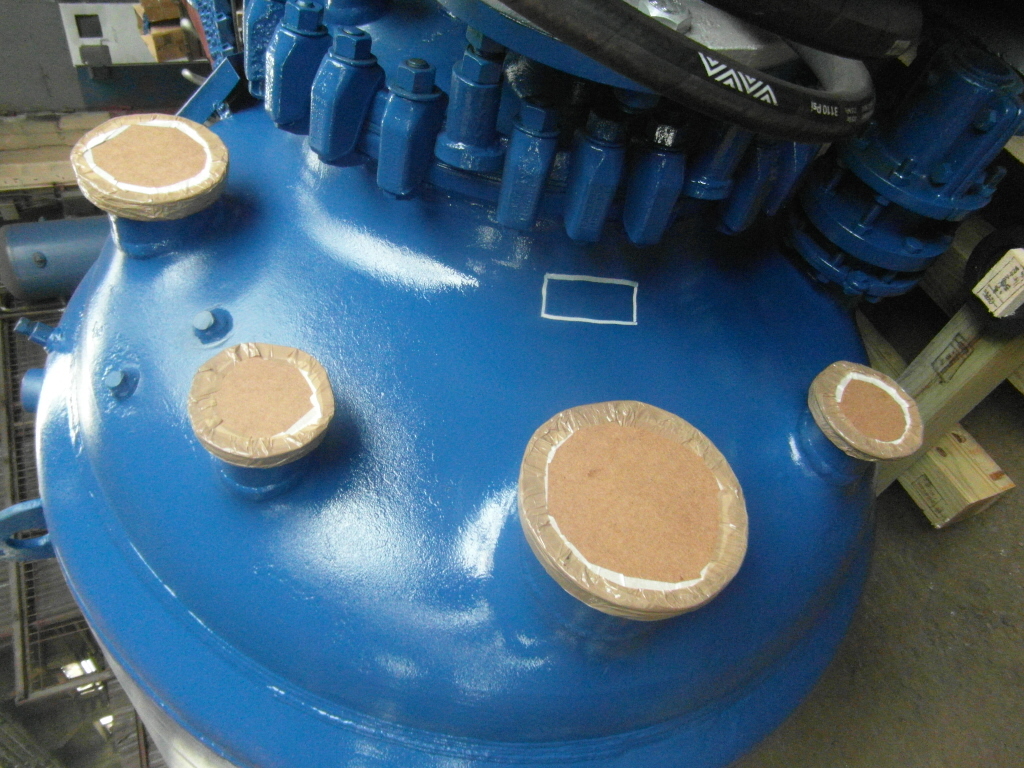

24" main cover with 4 3/8" drive nozzle and four bosses, with two 2" nozzles and a 12" x 16" man way cover with sight glass assembly, pro ring and man way assist. One 6" nozzle, two 4" nozzles, three 3" nozzles and one 3" nozzle is the CBO.

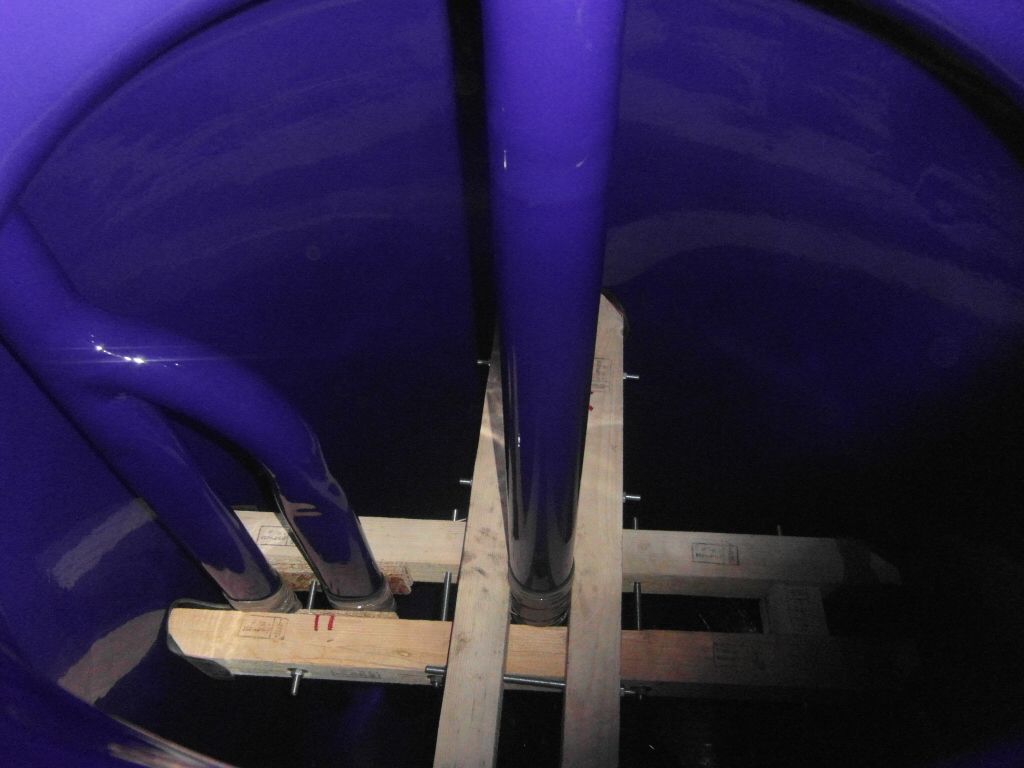

Glass Details
Full Fire Polish (FF)
Very Clean (VC)
  • Motor was installed for the test, unit does not have a motor.

Similar Equipment

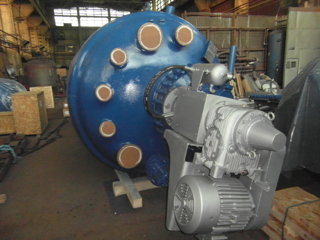

Glasslined Pfaudler RA Batch-Type Agitated Reactor
