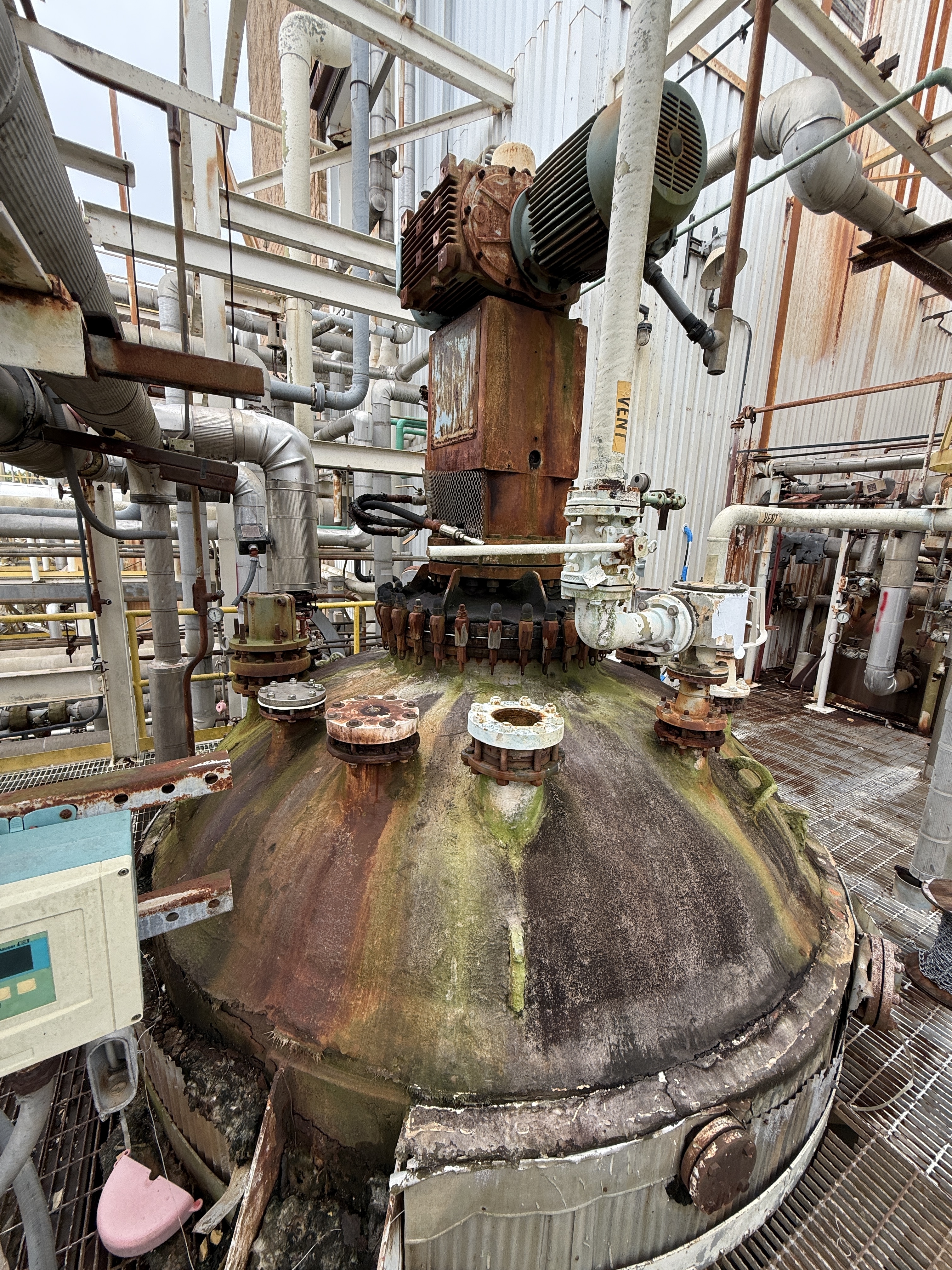

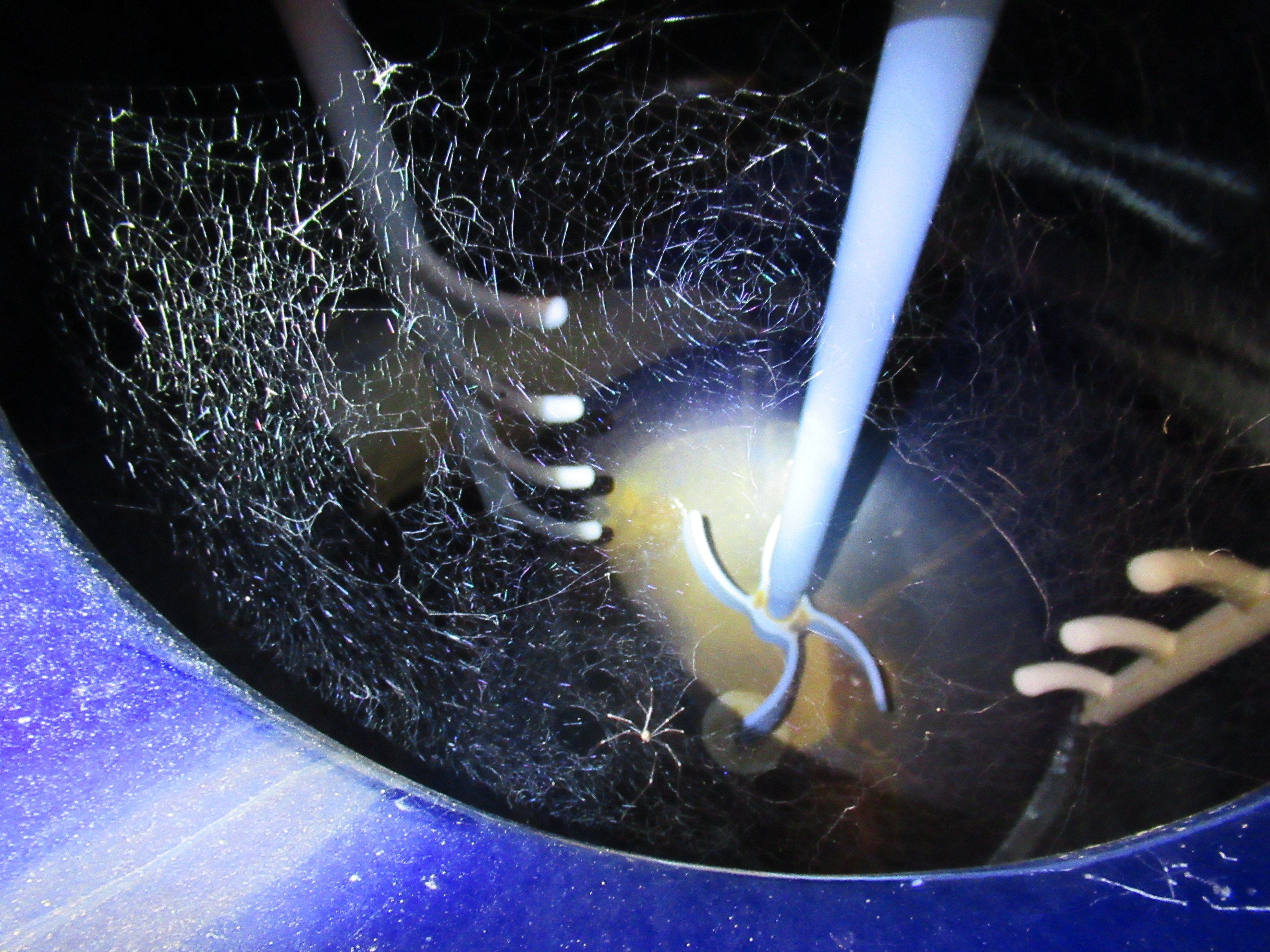

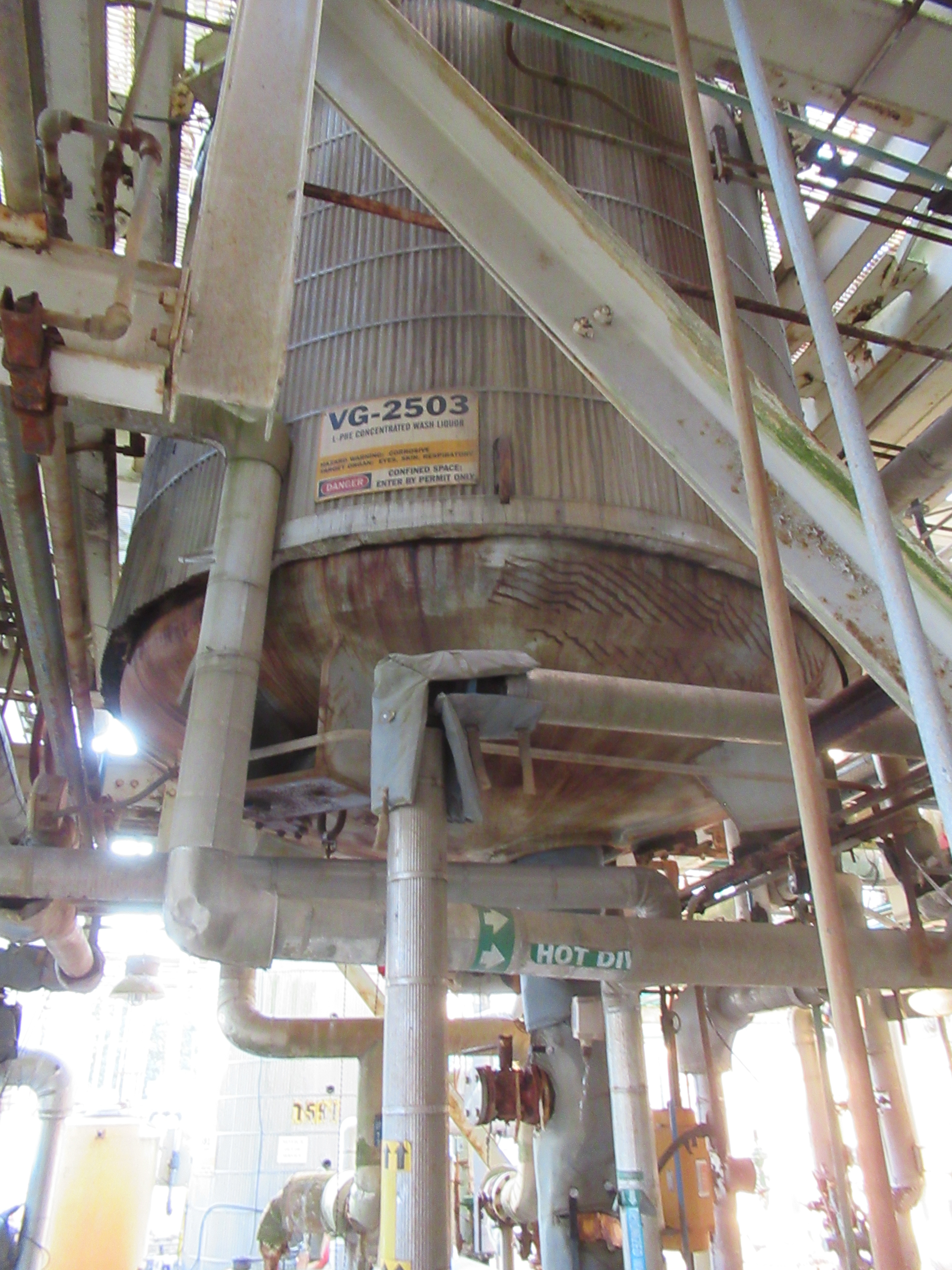

5,000 Gallon Glasslined Pfaudler Agitated Reactor - IPP# 248528

  • 5,000 Gallon Glasslined Pfaudler Agitated Reactor - IPP# 248528 5,000 Gallon Glasslined Pfaudler Agitated Reactor - IPP# 248528
  • 5,000 Gallon Glasslined Pfaudler Agitated Reactor - IPP# 248528 5,000 Gallon Glasslined Pfaudler Agitated Reactor - IPP# 248528
  • 5,000 Gallon Glasslined Pfaudler Agitated Reactor - IPP# 248528 5,000 Gallon Glasslined Pfaudler Agitated Reactor - IPP# 248528
  • 5,000 Gallon Glasslined Pfaudler Agitated Reactor - IPP# 248528
  • 5,000 Gallon Glasslined Pfaudler Agitated Reactor - IPP# 248528
  • 5,000 Gallon Glasslined Pfaudler Agitated Reactor - IPP# 248528
Overview
Reactor
Batch-Type Agitated
Pfaudler
RA
Needs Reglass
Glasslined
18,950 L (5,000 gallons)
Glass Lined
Pressure Vessel
15.2 bar (220 psi)
Yes
343.3 °C (650 °F)
Jacket/Internal Coil
5.5 bar (80 psi)
176.7 °C (350 °F)
Standard
Carbon Steel
Dimensions
Vertical
2,700 mm (106.3 in)
3,000 mm (118 in)
Agitation System
Retreat Curve
Mechanical
44" CBT Hub Cryolock
18.6 kW (25 HP)
Finger Baffle
(2) four-finger up baffles.
Heads
Elliptical
Glasslined
Elliptical
Glasslined
Other Specifications
Yes
Legs
Inlets & Outlets
(1) 36" manway, (1) 14" x 18" manway, 14 x 18 pro ring , (6) 4" , (4) 6", (1) 4".

Similar Equipment

Glasslined Pfaudler RA Batch-Type Agitated Reactor

Type: Reactor

Subtype: Batch-Type Agitated

Manufacturer: Pfaudler

Model: RA

Condition: Used

Material: Glasslined

Capacity (Design): 7,550 L (2,000 gallons)

Internal Pressure: 6.9 bar (100 psi)

  • 5TW drive belt driven

Internal Full Vacuum: Yes. Internal Temperature: 176.7 °C (350 °F). Jacket Pressure: 6.2 bar (90 psi). Jacket Temperature: 176.7 °C (350 °F). Agitation: Yes. Support Type: Lugs.

Glasslined Pfaudler RA Batch-Type Agitated Reactor

Type: Reactor

Subtype: Batch-Type Agitated

Manufacturer: Pfaudler

Model: RA

Condition: Used

Material: Glasslined

Capacity (Design): 3,800 L (1,000 gallons)

Internal Pressure: 6.9 bar (100 psi)

  • 5 TW drive, 15 to 1 ratio, belt driven by 10 HP 3/60/230/460V motor,

Internal Full Vacuum: Yes. Internal Temperature: 343.3 °C (650 °F). Jacket Pressure: 6.2 bar (90 psi). Jacket Temperature: 176.7 °C (350 °F). Agitation: Yes. Support Type: Legs.

Glasslined Pfaudler RA Batch-Type Agitated Reactor

Type: Reactor

Subtype: Batch-Type Agitated

Manufacturer: Pfaudler

Model: RA

Condition: Needs Reglass

Material: Glasslined

Capacity (Design): 7,550 L (2,000 gallons)

Internal Pressure: 6.9 bar (100 psi)

With a 5RW drive, 15 to ratio, belt driven by a mechanical Vari-Speed with an adjustable sheeve, 10 HP motor.

Internal Full Vacuum: Yes. Internal Temperature: 343.3 °C (650 °F). Jacket Pressure: 6.2 bar (90 psi). Jacket Temperature: 176.7 °C (350 °F). Jacket Material of Construction: Glasslined. Agitation: Yes. Diameter: 2,000 mm (78 in). Straight Side Length: 2,150 mm (84 in). Support Type: Lugs.

Glasslined Pfaudler RA Batch-Type Agitated Reactor

Type: Reactor

Subtype: Batch-Type Agitated

Manufacturer: Pfaudler

Model: RA

Condition: Re-glassed

Material: Glasslined

Capacity (Design): 7,550 L (2,000 gallons)

Internal Pressure: 6.9 bar (100 psi)

Internal Full Vacuum: Yes. Internal Temperature: 232.2 °C (450 °F). Jacket Pressure: 6.2 bar (90 psi). Jacket Temperature: 176.7 °C (350 °F). Jacket Material of Construction: Carbon Steel. Orientation: Vertical. Agitation: Yes. Diameter: 2,000 mm (78 in). Straight Side Length: 2,150 mm (84 in). Support Type: Legs.
